【鉄シマ板】鉄 縞(しま)鋼板 段差スロープ への字曲げ製作品(裏面補強無し) 外寸仕上げ オーダーメイド 任意寸法

TOP > 鉄製品一覧 > 鉄加工製作品 > 段差スロープ

■クリックで拡大
価格表


▼ 自動計算規格表:任意寸法製作は以下の計算式で価格算定できます ▼

計算表

加工費
商品説明

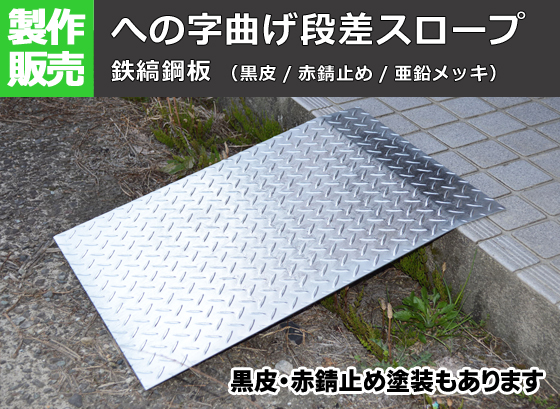

鉄製 縞(シマ)鋼板のへの字曲げスロープ製作品。段差スロープを自由な寸法でオーダーメイド!
表面仕上げを黒皮・赤錆止め塗装・亜鉛メッキから選択可能。
横(幅W)、縦(かかりK+斜長S)を自由に指定・選択できます。
受注製作品のため、製作に4~7日かかる場合があります。
注意事項
購入方法
商品購入は自動計算フォームに必要寸法・数量等を入力し、試算結果を確認後、買い物カートに追加して注文フォームへとお進みください。
ご注文メール返信にて送料・振込先等をご連絡いたします。
自動計算フォームでの試算ができない場合や複雑な加工を伴う品の場合は、メールフォーム(見積依頼・注文依頼)よりお問い合わせください。
品名
鉄しま鋼板 への字曲げスロープ製作品
材質
鉄(スチール)縞鋼板・SS400相当品
製作最大幅
縦:1290mmx横:2000mm

上記以上のサイズについては要見積となります。
切断
シャーリング切断費:600円/枚~
切断公差:±1.0mm ~ 2.0mm(板厚・切断サイズによる)
切断面ペンキ補修含む(赤錆止め・亜鉛メッキのみ)
加工について
曲げ加工費:2200円~
加工寸法誤差:±1.0~3.0mm/角度誤差:±1~3°
曲げ角度は各部のサイズによって算出されます。
加工は外寸仕上げです。各部の指定は外寸でお願いします。
受注製作品のため、サイズ・数量によっては製作に日数が掛かる場合があります。
配送について

長尺物・重量物の送料については個別見積りとなりますので、まずはお問合せください。
Q&A~長尺物・重量物の発送について~はこちらをクリック
備考
関連商品
板厚について
板厚3.2mm・4.5mm・6.0mmから選択できます。
3.2mmは段差が小さく、自転車等軽いものを運ぶ場合に。
段差が高い場合や、人が乗ったり介助付き車いすが通る場合は、4.5mm以上をお勧めします。
(6.0mmの大型サイズは外注加工となる場合があるため、製作・加工に日数が掛かります)

※電動車いすやバイク、100kg以上の荷物が通過する場合、段差や斜長によっては裏面に補強材が必要です。重量物通過を想定している場合は、一度お問合せください。

※サンプル品(4.5mm/縦914x横1012mm)の場合、乗車したままのセニアカーで通過可能です。(写真4参照)

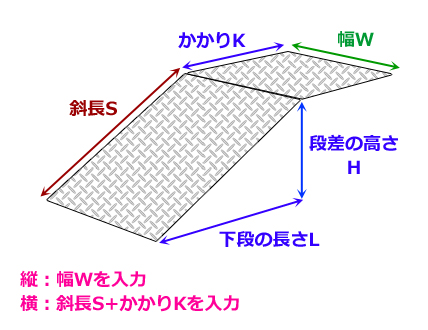

製作サイズ指定について
自動計算フォームには、以下の値を指定してください。(単位:ミリ mm)

縦:幅(W)を入力
横:かかりK+斜長Sを入力

斜長Sは段差の高さHと下段の長さLから求めます。(斜長S=√H^2+L^2)
現物品新規入れ替え等で斜長Sが決まっている場合は、斜長S+かかりKを「横」欄に入力して価格計算をしてください。
新規作成で斜長Sがわからない場合、以下で斜長S+かかりKを計算し、表示された値を「横」欄に入力して価格計算をしてください。

★横欄かんたん計算
製作したいサイズを以下に入力してください。

かかり(K)  :mm
段差の高さ(H)mm
下段の長さ(L)mm


計算結果↓


↑こちらに表示された値を、ページ右側の自動計算フォーム「横」欄に入力してください。

※下段の長さは、通常は段差の約6倍を目安に計算してください。(車いすで自走する場合は段差の約12倍で計算)

※外寸仕上げとなりますので、外寸の値で計算してください。

また注文時のコメント欄に、以下の情報を記入してください。

幅W    : mm
かかりK  : mm
段差の高さH: mm
下段の長さL: mm



またはこちらのシートに記入し、注文時に添付してください。→への字曲げスロープ記入シート


買物フォームの使い方  見積依頼メールフォーム  fax  Q&A

※注文依頼から先に対応となるため、見積依頼のメール返信は数日掛かる場合があります
(自動計算フォームからの見積依頼が、一番早く返答できます)

▼ 鋼材サイズ別検索はこちら!

パイプ検索 平角パイプ検索 棒材検索 平鋼検索

アングル検索 チャンネル検索 H鋼検索 板検索

▼ 横山テクノ ご利用ガイド

横山テクノからのお知らせ

納期について

※大量注文や長尺物/重量物・加工品・外注品・取り寄せ品などは別途日数が掛かります。詳細は注文メール返信にてお知らせします。
その他、発送についての詳細はQ&A~発送について~をご確認ください。

※諸事情により商品の到着が予定より遅れた場合、それに伴う作業の遅れ等で発生した損害の補償は、弊社ではお受けできません。ご注文は余裕をもった日数でお願い致します。

※冬季期間中は確実な集荷・配送指定をお約束できかねるため、注文翌日着指定は対応できません。また天候によっては着指定の配送が難しい場合もございますので、ご理解のほどをお願いいたします。

※当店取り扱い品のミルシート発行は致しません。

支払い・送料について
■お支払いについて
・クレジットカード決済(VISA/MASTER/JCB/AMEX/Diners)
・銀行振込(ゆうちょ・PayPay銀行・福井銀行)
・代引決済(佐川急便・クロネコヤマト・ゆうパック・西濃運輸・福山通運)
・NP掛け払い(法人・個人事業主限定)

⇒お支払方法の詳細についてはこちら

■送料計算には「送料シミュレーション」もご活用ください
横山テクノ 送料シミュレーションはこちら

■送料表(クリックで拡大)



加工について

よくある質問

FAXで注文
FAX番号:0779-87-2819
応対時間:平日09:00~16:00

見積依頼はメールまたはフォームからお願いします(FAXは注文のみ対応します)
FAX注文の詳細はこちらのページをご確認ください。

営業時間・お問い合わせ
応対時間:平日09:00~16:00
(ネット注文は24時間受付)
定休日:毎週日曜・祝日(土曜は不定期にて休業)


質問Q&Aコーナー

こちらは問い合わせ用フォームとなります。
注文・見積り希望のお客様は各商品ページの自動計算フォームまたは見積依頼メールフォーム、またはメールよりご連絡ください。

■送料計算には「送料シミュレーション」もご活用ください
横山テクノ 送料シミュレーションはこちら

■品サイズについては「品サイズ絞り込み検索」もご活用ください
横山テクノ 品サイズ絞り込み検索はこちら


Q&Aコーナー

 -   -

個人情報は書き込まないで下さい


計算フォームがよくわからない

( 2023/12/01 )

計算フォームがよくわからないので、こちらで質問します。
縞板 への字加工
幅1200mm奥行き600mm かかり200mm 厚みは3~4mm(よくわかりません)
使用目的は、4tトラックでの積み込みや荷おろしに使う渡し板(積込板)です。重たい台車は300キロぐらいです。耐えれるものを探してます

板厚みは3.2mm厚または4.5mm厚で耐えられます。
横山テクノ( 2023/12/01 )

スロープ

( 2023/02/15 )

への字曲げ段差スロープにつきまして、弊社の物置に設置を考えております。
サイズが縦70センチ かかり部分9センチ
横70センチ 厚み3.2ミリで考えています。
自動計算に入れるも、該当する商品がありません。となったため、こちらにてご連絡いたしました。
よろしくお願い致します。

鉄 溶融亜鉛メッキ縞鋼板 段差スロープ への字曲げ製作品
3.2mm厚
 斜長さS=700mm+かかり切り売りK=90mm 高さH=()未定
 幅W=700mm
 製作材工共1枚(14,720円)

梱包・送料(1,700円)佐川急便+発送経費共

合計額(16,420円)税込みです。
横山テクノ( 2023/02/16 )

見積もり

( 2022/09/23 )

質問があります。
道路から車を駐車場に入れるのに段差が18㎝あります。
今は3㎝の平たい石の上に高さ15㎝✖️60㎝の段差プレートを3つ並べて使用しています。
その上に乗せて使用する18㎝✖️170㎝の物をお願いしたいのですが、見積もりをお願いできますか?
宜しくお願い致します。

この度はお問い合わせ有難うございます。

への字曲げ加工が出来る様に横から見た断面形状(板厚/掛り寸法+斜め寸法/高さ寸法)を指示してください。
算定ができません。
横山テクノ( 2022/09/24 )
