【アルミ縞板】 階段ステップ 階段曲げ・コの字曲げ製作品 外寸仕上げ　オーダーメイド 任意寸法

【注】　材料の切断加工や移動配送に伴う多少の擦り傷や歪み・へこみ、
　　　　在庫の汚れ等が発生します事ご了承のうえ、ノークレーム・ノーリターンでお願いします。

TOP > アルミ製品一覧 > アルミ製作加工品 > 縞板階段曲げ・コの字曲げ製作品

※踏み幅Dは立ち上がり部分（A/B）の倍以上の幅が必要です（狭幅コ曲げ加工は機械に干渉するため対応不可となります）

■クリックで拡大
価格表

加工費
商品説明

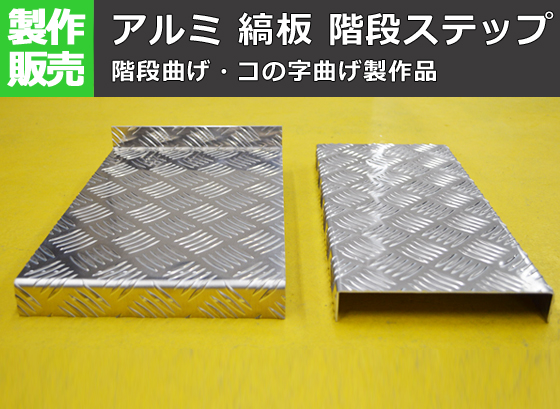

アルミ縞板 の階段曲げ・コの字曲げ製作品。階段ステップを自由な寸法でオーダーメイド！
横（長さL）、縦（踏み幅D＋曲げA＋曲げB）、型番（曲げA/Bサイズ）を自由に指定・選択できます。
階段ステップ以外にも、角保護のチャンネル製作など様々な場面で活躍する、Z曲げ・コ曲げ製作品です。
受注製作品のため、製作に3～5日かかる場合があります。

L字曲げはアルミ縞板 L字曲げ製作品のページにて販売中。
価格
重量1.0kg当りの基準単価2,600円（単価倍率1.00）税込
購入材料価格は希望切断寸法重量による価格となります。
ただし板厚により単価倍率が違います。また切断費・曲げ加工費が別途かかります。
注意事項
  • 曲げ加工に伴う傷が多少なりとも生じます。予めご了承ください。
  • 在庫不足の場合は取り寄せとなるため納期に＋数日を要します。
  • 送料（養生梱包費含む）は数量に応じて別途掛かります。
  • 工業用鋼材となりますので、材料の移動・切断・加工・配送に伴う擦り傷や汚れ・歪み等が発生します事をご了承ください。
  • 商品の返品・交換はお受けできません。
購入方法
商品購入は自動計算フォームに必要寸法・数量等を入力し、試算結果を確認後、買い物カートに追加して注文フォームへとお進みください。
ご注文メール返信にて送料・振込先等をご連絡いたします。
自動計算フォームでの試算ができない場合や複雑な加工を伴う品の場合は、メールフォーム（見積依頼・注文依頼）よりお問い合わせください。
品名
アルミ縞板　階段ステップ　階段曲げ・コの字製作品
材質
A5052-H114（5本線）
製作最大幅
踏み幅D：1230mmｘ長さＬ：1230mm
※曲げ部分は「25mm」が最小となります。25mm以下の曲げはお受けできません。
※「曲げA/B：任意寸法」を選択された場合、注文フォームのコメント欄にA/Bの各値を記載してください。
※踏み幅Dは、曲げA/Bから50mm以上大きく設定してください。（曲げA/B＝踏み幅Dのコ曲げ加工は対応不可）
切断
シャーリング切断・丸のこ切断費：600円/枚～
切断公差：±1.0mm ～ 2.0mm（板厚・切断サイズによる）
加工について
曲げ加工費（2か所）：2200円～
加工寸法誤差：±1.0～3.0mm
曲げA/Bは基本的に90°曲げ加工となります。への字曲げ加工は別途見積となります。
加工は外寸仕上げです。幅・長さの指定は外寸でお願いします。
受注製作品のため、サイズ・数量によっては製作に日数が掛かる場合があります。
配送について
  • 一枚25kg以下かつ三辺計1.6m以下の品
    通常宅配便（ゆうパック等）にて発送（個人宛・法人宛共に可）
  • 一枚30kg以下かつ長辺5.5m以下・短辺80cm以下の品
    佐川ラージ便にて発送（個人宛・法人宛共に可）
  • 一枚30kg以上かつ長辺2m以下の品
    パレット便（西濃運輸・福山通運・佐川パレット便）となります。（個人宛は支店止めとなる場合あり）
  • 一枚30kg以上かつ長辺2m以上の品
    メタル便（法人宛のみ・発送から到着まで7～10日要）となります。（個人宛での受け取りは対応不可）

大判の薄板は梱包補強用のコンパネ代が別途加算される場合があります。
長尺物・重量物の送料については個別見積りとなりますので、まずはお問合せください。
Q＆A～長尺物・重量物の発送について～はこちらをクリック
備考
関連商品
製作サイズ指定について
自動計算フォームには、以下の値を指定してください。（単位：ミリ mm）

横：長さ（L）を入力
縦：踏み幅D＋曲げA＋曲げBを入力
型番：上下曲A/Bのサイズを選択

※外寸仕上げとなりますので、踏み幅Dは外寸の値で計算してください。

例）踏み幅250mm、長さ800mm、Z曲げ各30mmのステップ見積の場合：
横：800 (mm)　を入力
縦：310 (mm)　を入力（踏み幅D：250mm＋曲げA：30mm＋曲げB：30mm）
型番：Z曲げA/B：30/30を選択

※「曲げA/B：任意寸法」を選択された場合、注文フォームのコメント欄にA/Bの各値を記載してください。（※曲げA/Bの最小値は25mmとなります）

※踏み幅Dは、曲げA/Bから50mm以上大きく設定してください。（曲げA/B＝踏み幅Dのコ曲げ加工は対応不可）

【注】　材料の切断加工や移動配送に伴う多少の擦り傷や歪み・へこみ、
　　　　在庫の汚れ等が発生します事ご了承のうえ、ノークレーム・ノーリターンでお願いします。
　　　　またロットによって鋼材の色や質感に多少の差異がございます。

買物フォームの使い方 　見積依頼メールフォーム 　fax 　Q&A

※注文依頼から先に対応となるため、見積依頼のメール返信は数日掛かる場合があります
（自動計算フォームからの見積依頼が、一番早く返答できます）

▼　鋼材サイズ別検索はこちら！

パイプ検索 平角パイプ検索 棒材検索 平鋼検索

アングル検索 チャンネル検索 Ｈ鋼検索 板検索

▼　横山テクノ　ご利用ガイド

横山テクノからのお知らせ

納期について
  • 在庫がある品の場合
    通常は入金確認後3～5営業日以内に発送
    （代引決済の場合は注文日から3～5営業日以内に発送）
  • 在庫不足の場合
    入金確認後、商品取り寄せ（商品により入荷に数日～一週間ほど掛かります）

※大量注文や長尺物/重量物・加工品・外注品・取り寄せ品などは別途日数が掛かります。詳細は注文メール返信にてお知らせします。
その他、発送についての詳細はQ&A～発送について～をご確認ください。

※諸事情により商品の到着が予定より遅れた場合、それに伴う作業の遅れ等で発生した損害の補償は、弊社ではお受けできません。ご注文は余裕をもった日数でお願い致します。

※冬季期間中は確実な集荷・配送指定をお約束できかねるため、注文翌日着指定は対応できません。また天候によっては着指定の配送が難しい場合もございますので、ご理解のほどをお願いいたします。

※当店取り扱い品のミルシート発行は致しません。

支払い・送料について
■お支払いについて
・クレジットカード決済（VISA/MASTER/JCB/AMEX/Diners）
・銀行振込（ゆうちょ・PayPay銀行・福井銀行）
・代引決済（佐川急便・クロネコヤマト・ゆうパック・西濃運輸・福山通運）
・NP掛け払い（法人・個人事業主限定）

⇒お支払方法の詳細についてはこちら

■送料計算には「送料シミュレーション」もご活用ください
→横山テクノ　送料シミュレーションはこちら

■送料表（クリックで拡大）



切断・加工について
材料は定尺で仕入れたものからの切り売りです。

材料に関してお客様にご希望の寸法カットで提供させていただく趣旨により端材より取れる寸法を選びながらのカットをしております。
したがって保管上・作業上細かいキズや擦れなどがあるものがほとんどです。
ご了承の上でご購入をお願いいたします。

切断寸法誤差：±1.0mm～（Φ/100またはL/1000)mmとなります。
定寸販売品は切断寸法誤差±1.0mm～2.0mm程度です。
大径サイズや切寸取り寄せ品などは、＋1～8mm程度の誤差が出る場合があります。

  • 手作業での切断加工となるため、精度を要する切断加工は対応不可となります。
  • Q&Aコーナーもしくは見積依頼より要望の用途にあわせての指定寸法切断・加工のご相談や材料価格・送料（梱包費含む）等の見積対応します。
  • その他（変形切断・溶接・穴あけ）加工等のご相談・見積対応につきましては図面等詳細な打合せの出来る見積依頼やＦＡＸ等をご利用下さい。
    　
  • 図面には外寸/内寸の記載をお願いします。
  • 図面は手書きでも受け付けておりますが、材料・材質の詳細や数量、各部の寸法数値の記載をお願いします。（こちらでは図面から数値の拾い出しはいたしません）
  • 複雑な加工の図面については完成データでのみお受けしております。
    　
  • 図面をFAXする際は、方眼紙の使用は避けてください（升目が濃く映り込んで図面が見えなくなります）
    　
  • 切断・加工についてのよくある質問はこちら
  • 加工図面について
  • 製作事例はこちら

よくある質問

ＦＡＸで注文
FAX番号：0779-87-2819
応対時間：平日09:00～16:00

見積依頼はメールまたは自動計算フォームからお願いします（FAXは注文のみ対応します）
FAX注文の詳細はこちらのページをご確認ください。

営業時間・お問い合わせ
応対時間：平日09：00～16：00
（ネット注文は24時間受付）
定休日：毎週日曜・祝日（土曜は不定期にて休業）


質問・Q&Aコーナー
  • 自動計算フォームで計算できない品・価格については、こちらからご質問ください。
  • 送料の質問をされる場合、お届け先の郵便番号・住所をお知らせください。

こちらは問い合わせ用フォームとなります。
注文・見積り希望のお客様は各商品ページの自動計算フォームまたは見積依頼、またはメールよりご連絡ください。

■送料計算には「送料シミュレーション」もご活用ください
→横山テクノ　送料シミュレーションはこちら

■品サイズについては「品サイズ絞り込み検索」もご活用ください
→横山テクノ　品サイズ絞り込み検索はこちら


Q&Aコーナー

 －   －

個人情報は書き込まないで下さい


コの字曲げについて

（ 2024/12/03 ）

こんにちは、アルミ縞板のコの字曲げですが縞模様を内側での加工も可能でしょうか？出来るとすれば、、コの字で外側での仕上がり寸法の指定もできますでしょうか、曲げた外側の仕上がりを幅D 540mm　A,Bを約55mmで予定してます、よろしくお願いします、

縞模様内側でも加工可能です。（ただし加工刃が当たる箇所や曲げ部分の縞模様は潰れます）

縦（D+A+B）欄に650、型番選択を「コ曲げA/B：任意寸法」を選択し、注文時コメント欄に「縞面内側希望・幅D540mmm　A/B：55mm」と記載いただけたら対応いたします。
横山テクノ（ 2024/12/04 ）

R寸法について

（ 2024/10/09 ）

階段ステップ 階段曲げ・コの字曲げ製作品で曲げ部の
大体の内Ｒ寸法をお教え下さい。

板厚にもよりますが、2.0ｔでだいたい外5Ｒ・内1～2Ｒ程度になるかと存じます。
（板厚が厚くなるとＲも少し大きくなります） 横山テクノ（ 2024/10/09 ）

Z曲げ加工について

（ 2024/06/08 ）

アルミ縞板にて加工をお願いしたいと思っております。自動計算ではできないのでこちらから質問させていただきます。
長さ1,405mm 踏み幅145mm A:65mm B:25mm
板厚3mmで製作希望です。お見積もりお願いいたします。

【アルミ縞板】 階段ステップ 階段曲げ製作品 外寸仕上げ
厚み3.0mm 横1405(L) 縦235(D145+A65+B25)
数量：1 3.029kg
---------------------------------------
小計：12,570円 横山テクノ（ 2024/06/10 ）

アルミ縞板　オーダー寸法について

（ 2024/04/18 ）

アルミ縞板のワイド幅について質問させて下さい。当方横幅1315mmから1350mm程のサイズのコの字曲げ板を探しております。階段用ではなく棚の見切り材としての用途です。計算フォームでは最大1230mmでしか算出できませんでしたので別途作成可能であればご相談させて頂きたいのですがご対応可能でしょうか。ご回答お待ちしております。

板の最大定尺（1,250ｘ2,500mm）からの切断になりますので
コの字曲げ板の長さは1,250mmでの対応となります。
横山テクノ（ 2024/04/19 ）

アルミ縞板 コの字の見積り依頼

（ 2023/12/29 ）

コの字内寸法
横側60*60天板50×1700 3本
横側50*25天板35×1600 1本
の見積りよろしくお願いいたします。

誠に申し訳ないのですが弊社では
お問い合わせのコ型の深曲げ加工（幅＜深さ）の製作対応ができません。 横山テクノ（ 2024/01/05 ）
