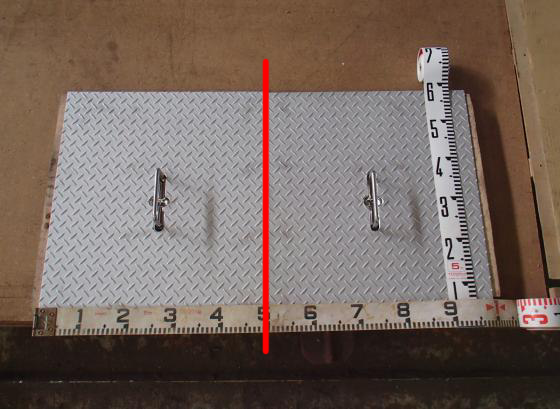

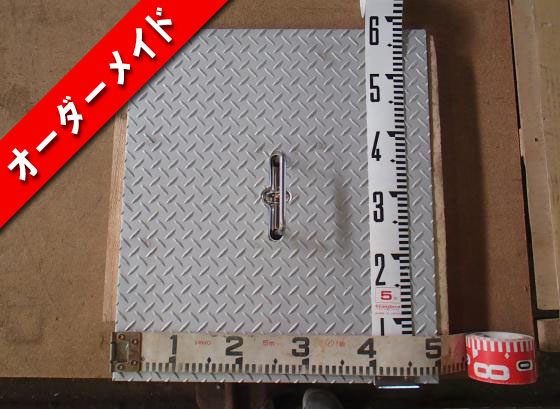

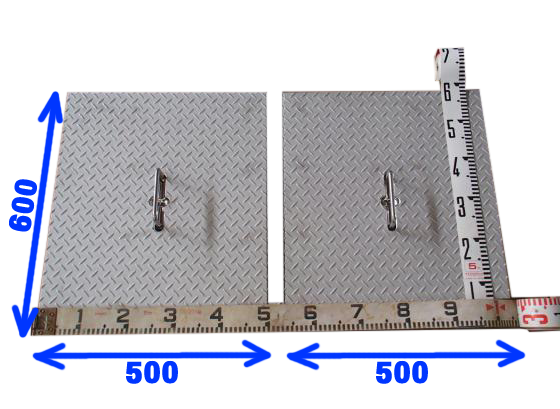

《 製作事例 》 ステンレス製 グリーストラップ製作例 オーダーメイド品 No.SUS001-162


商品説明
強度が有り錆びに強くて半永久に長持ちする級ステンレス製(SUS304)の縞板製グリーストップ。希望寸法での製作となります。
薬品にも強く鉄金属では錆びて危険な所に安心して使用できます。
排水溝ふた、みぞ蓋や桝蓋あるいは滑りやすい床用に。使用中グリーストラップ蓋の取り換え・交換等に。表面はすべり止め縞仕様の板材で、乗っても滑りません。
表面仕上げは、焼鈍・酸洗仕上げ(No.1)です。
見積もり方法
見積もり依頼フォームより、以下の内容を記入してお問合せください。

【希望寸法(mm)】
厚み (2.5 / 3.0 / 3.5 / 4.0 / 4.5 / 6.0 mm)=
横 =
縦 =

側溝の寸法 横 mm x 縦 mm

補強材も考慮したいので、現在のフタの寸法図面や写真を表、裏、側溝の写真複数を添付に入れてくださると見積しやすいです。(※1)
注意事項
品名
ステンレス製 グリーストラップ製作例
製作
受注生産ですので製作は1週間程度を要します。
使用される側溝・桝のサイズを計測し、図面にてお送りいただけると助かります。また側溝の写真添付をお願いする場合がございます。

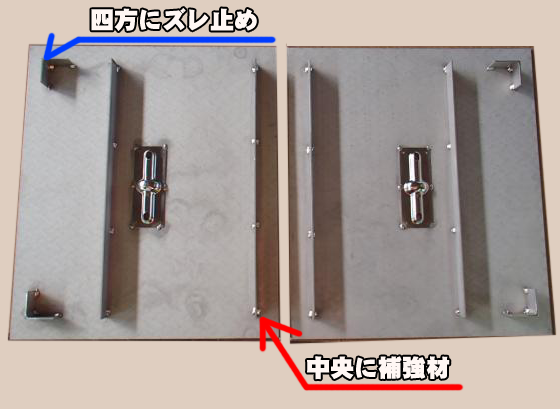

補強材の追加等の加工も可能です。
備考

買物フォームの使い方 見積依頼メールフォーム 注文依頼メールフォーム fax Q&A


図面サンプル

(※1)添付図面について
裏面補強材を入れる場合は、現在お使いのふたの寸法の分かる図面もお送りください。
表面と裏面と桝のお写真もあるとわかりやすいです。
もし実物がなく、新たにお考えの場合は桝枠の寸法と、桝の写真をお送りください。




縞板 製作事例
アルミ・鉄・ステンレス縞板を使った製作事例です。
サイズオーダーや加工も承ります!

アルミ縞板
歩行者・自動車用スロープ



アルミ縞板
バリアフリー スロープ



鉄 縞板
歩行者・自動車用スロープ



アルミ縞板
角桝蓋

アルミ縞板
側溝・グリストラップ蓋

ステンレス縞板
桝・グリストラップ蓋

▼ ステンレス材 人気商品はこちら!



▼ 横山テクノ ご利用ガイド

横山テクノからのお知らせ

納期について



※大量注文や長尺物/重量物・加工品・外注品・取り寄せ品などは別途日数が掛かります。詳細は注文メール返信にてお知らせします。
その他、発送についての詳細はQ&A~発送について~をご確認ください。

送料について
■クリックで拡大





加工について

よくある質問

FAXで見積注文
FAX番号:0779-87-2819
応対時間:平日09:00~16:00

印刷してお使い下さい
見積依頼書
見積依頼書(pdf)
見積依頼書
見積依頼書(Excel)
注文依頼書
注文依頼書(pdf)
注文依頼書
注文依頼書(Excel)

営業時間・お問い合わせ
営業時間:平日09:00~17:00
定休日:毎週日曜・祝日(土曜は不定期にて休業)



質問簡易見積はQ&Aコーナーからどうぞ!

こちらは見積・問い合わせ用フォームとなります。
ご注文のお客様は各商品ページの自動計算フォームまたは注文用メールフォームよりご注文ください。


Q&Aコーナー

 -   -

個人情報は書き込まないで下さい


散水栓の蓋

( 2020/12/10 )

ステンレス製グリーストラップ
厚さ45mm
縦148mm
横210mm
で作成お願いします。

ステンレス製(SUS304)の縞板(散水栓の蓋)
 4.5mm厚
  148x210mmを1枚カット費込み(2,180円)
  センター穴開け25φx1個所(480円)

  梱包・送料(550円)レターパック+発送経費
  合計額(3,210円)税込みです。 横山テクノ( 2020/12/11 )

見積もりおねがいします。

( 2020/11/25 )

はじめまして。縦900ミリ横500ミリのグリストラップにステンレスの蓋を取り付けようとおもっているので見積もりおねがいします。一枚蓋にするか二枚蓋にするかまよっているのでそれぞれの金額、重さをおしえてください。蓋の裏に30ミリのアングルをつけて厚さ3.5ミリのステンレス、一枚蓋は取っ手2つ、二枚蓋なら蓋一枚に取っ手1つでお願いします。

担当:杉本です。近日中に公開いたします。 横山テクノ( 2020/11/26 )

グリストラップ蓋の見積依頼

( 2018/12/07 )

ステンレス製、縞鋼板床グリストラップ蓋
縦422mm×横422mm 厚さ4.5mm(足共で45mm程度)
周囲に40mmの足を取付(受枠高さ45mmで受け部幅12mm)
足はフラットバーかコの字で取り付けして下さい。
落とし込み取手(ステンレス)を2箇所取り付け
取手と取手の間中央に補強(コの字バー)取付

以上の見積りをお願いします

ステンレス製、縞鋼板床グリストラップ蓋
縦422mm×横422mm 厚さ4.5mm(足共で45mm程度)
周囲に40mmの足を取付(受枠高さ45mmで受け部幅12mm)
足はフラットバーかコの字で取り付けして下さい。
落とし込み取手(ステンレス)を2箇所取り付け
取手と取手の間中央に補強(コの字バー)取付
製作材工共(36,000円)
梱包・送料(1,660円)宅配便+発送経費

合計額(37,660円)税込みです。 横山テクノ( 2018/12/07 )

厨房内グリストラップ蓋の見積依頼

( 2018/11/28 )

ステンレス製、縞鋼板床グリストラップ蓋
縦435mm×横435mm 厚さ3.5mm
落とし込み取手(SUS)を2箇所取り付けて下さい。
周囲を30mm空け補強をお願い致します。
(バーにて、エ型等/人が乗るだけです)

宜しくお願い致します。

ステンレス製、縞鋼板床グリストラップ蓋
縦435mm×横435mm 厚さ3.5mm
落とし込み取手(SUS)を2箇所取り付けて下さい。
周囲を30mm空け補強をお願い致します。
(バーにて、エ型等/人が乗るだけです)
製作材工共(28,000円)
梱包・送料(1,560円)宅配便+発送経費

合計額(29,560円)税込みです。 横山テクノ( 2018/11/29 )

厨房グリストラップ蓋の見積

( 2018/11/21 )

ステンレス製、縞鋼板床グリストラップ蓋
縦393mm×横393mm 厚さ4.5mm
落とし込み取手(ステンレス)を2箇所取り付け
取手と取手の間中央に補強(コの字バー)両側5mm短く
※既存はコンビニの厨房床に使用されていて厚さ2mm二枚重ねでこの補強をしていますが強度的に不要なら省略OKです。

以上の見積りをお願いします

ステンレス製、縞鋼板床グリストラップ蓋
縦393mm×横393mm 厚さ4.5mm
落とし込み取手(ステンレス)を2箇所取り付け
取手と取手の間中央に補強(コの字バー)両側5mm短く
製作材工共(25,000円)
梱包・送料(1,470円)宅配便+発送経費

合計額(26,470円)税込みです。
横山テクノ( 2018/11/22 )

見積り依頼

( 2017/09/13 )

グリストラップ蓋を探しています。サイズは650×700の2枚 枠のサイズは1305×705 蓋の足がひっかるタイプで、現状の蓋の足は25 内枠は外枠から35ミリ深さも35ミリです。取っ手は1枚につき2か所ついています。

ステンレス製グリストラップ蓋
3.0mm厚縞板 650x700mm
補強材ステンレス平鋼25x5t
持手(落し込み式)2か所/枚
製作材工共2枚分(94,500円)

梱包・送料(2,800円)、カンガルー便

合計額(97,300円)税込みです。
横山テクノ( 2017/09/14 )

排水溝用蓋見積

( 2017/08/04 )

排水溝用 ステンレス製蓋 取っ手付
見積もりをお願い申し上げます。

サイズ=厚さ3mm、縦800×横1300を2枚割りにします。
(分割は、横1300側を、サイズ650にて2分割)
裏補強は直線補強(3本直線)でお願いします。
(四隅補強は無し)

排水溝の寸法は縦700×横1200ですので
裏補強入れるとき考慮してください。
また取っ手の位置取りもここを考慮の上多少寸法的に移動しても問題ありません。


同サイズで
鉄製、縞鋼板、錆止め塗装の見積もりもお願いいします。

後程公開いたします 横山テクノ( 2017/08/04 )

グリストラップの蓋ステンレス

( 2017/07/20 )

厚み3.5ミリ 520ミリ角
裏の桟は460ミリ角 (縁が30ミリあくように)
取っ手は1か所

見積りよろしくお願いします。

材料費 17,360円
加工費 7,300円
設計管
理経費消費税(加工費の20% 1,460円
梱包・送料ゆうパック    1,840円
-----------------------------------------
合計            27,960円
横山テクノ( 2017/07/24 )

グリストラップの蓋 ステンレス材

( 2017/05/23 )

 厚み 6.0mm=
  横 =300mm
  縦 =650mm
現在使用している蓋の実サイズです。
コーナー部分は5mmほど丸くなっております。
取っ手を2箇所取り付け
配送先 東京都江戸川区




SUSシマ板
厚み+6.0mmx 横 =300mm  x 縦 =650mm  1枚カット費込(16,330円)9.6㎏

SUSフラットバー 取っ手(落とし込み式) 2か所 (4,000円)

4-R5込

設計管理費 1式(700円)

梱包・送料(1,640円)ゆうパック
-----------------------------------
合計 22,670円税込み


※裏面補強材一切なし

取っ手は下記の2,000円のもので見積しました。
横山テクノ( 2017/05/24 )

グリストラップ蓋のお見積り依頼

( 2017/05/18 )

グリストラップ蓋の見積りをお願いします

鉄製、縞鋼板、錆止め塗装
縦600mm×横900mm 厚さ3mm
取っ手を2箇所取り付け
配送先は大阪です

以上の見積りをお願いします

鉄製縞鋼板 蓋

縦600mm×横900mm 厚さ3mm

錆び止め(赤錆色)下地 シルバーOP塗装 (裏面補強・ズリ止め一切無し)

SUSフラットバー 取っ手(落とし込み式) 2箇所取り付け  1式(12,630円)税込

梱包・送料(1,800円)西濃運輸
--------------------------------------
合計 14,430円税込み 横山テクノ( 2017/05/19 )
